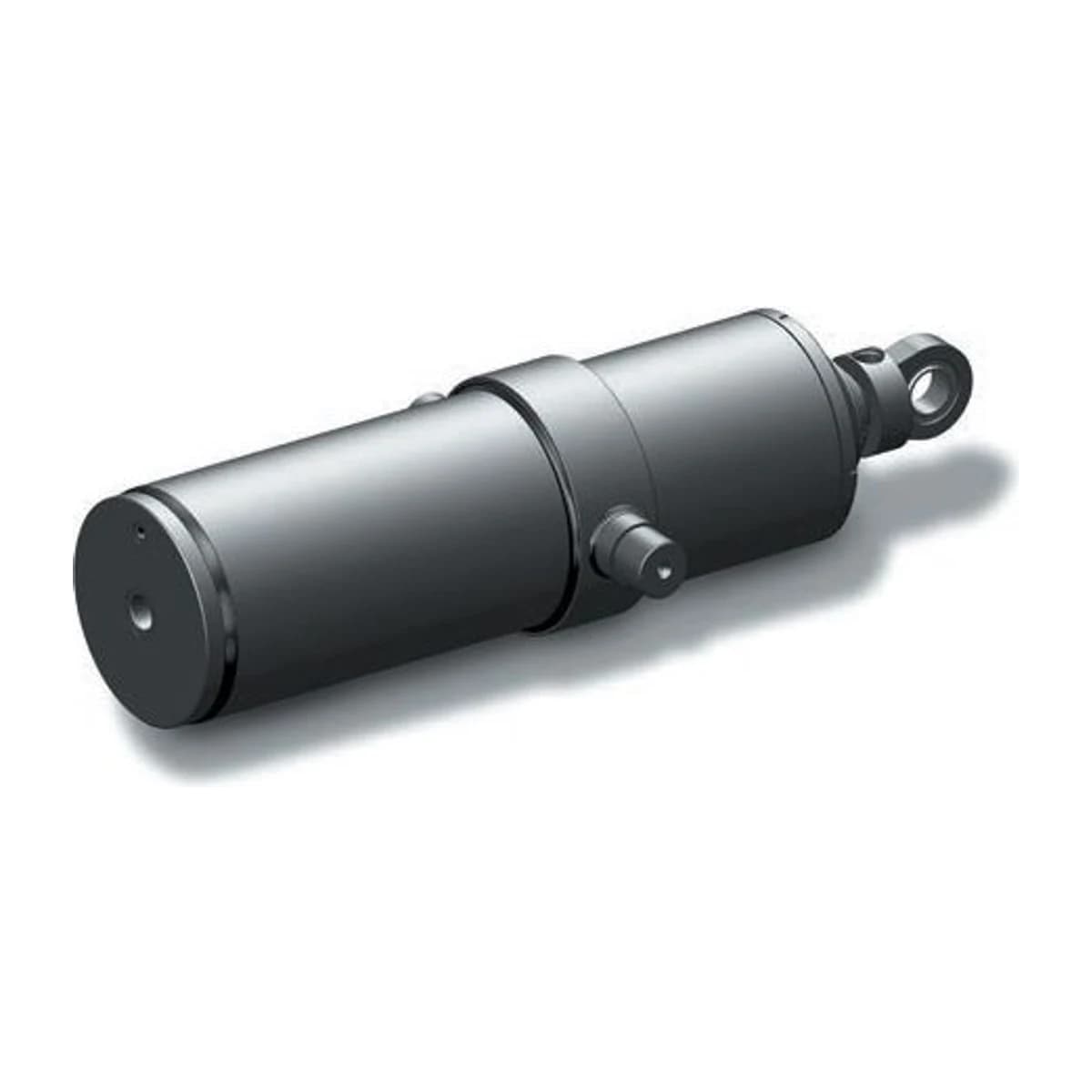

Гидроцилиндр 100.50.200.500.40фото семейства · внешний вид может отличаться

Гидроцилиндр 100.50.200.500.40

гидроцилиндр БДТ

Ø гильзы
100 мм
Ø штока
50 мм
Ход штока
200 мм
Межцентровое расстояние
500 мм

БДТ. Полная применимость по запросу.

Описание

Поршневой гидроцилиндр диаметром 100 мм и штока 50 мм с ходом 200 мм рассчитан на тяжёлые нагрузки почвообрабатывающих агрегатов — применяется на дисковой бороне БДТ, где нужен запас усилия для перевода рабочих секций. Длина в собранном виде 500 мм, на штоке сферический шарнир, компенсирующий перекос на неровном рельефе.

При подборе замены сверяют межцентровое 500 мм и посадочные диаметры проушин под палец — на БДТ и её модификациях крепления могли меняться от завода к заводу. При отличии геометрии делаем изделие по образцу или чертежу с сохранением диаметра 100/50 мм.

Размеры

Ø гильзы100 мм
Ø штока50 мм
Ход штока200 мм
Межцентровое расстояние500 мм
Сферический шарниресть
Типпоршневой
Ø Dход L1межцентровое LСхема обозначений: Ø D — гильза, L1 — ход, L — межцентровое. Проверьте размеры по инструкции «Как замерить».
Нужен другой ход или крепление? Изготовим 100.50.200.500.40 в вашем исполнении — по образцу или чертежу.Об изготовлении
